Serrage de précision nécessitant peu d'entretien
TOURNAGE PLUS RENTABLE DES PIÈCES

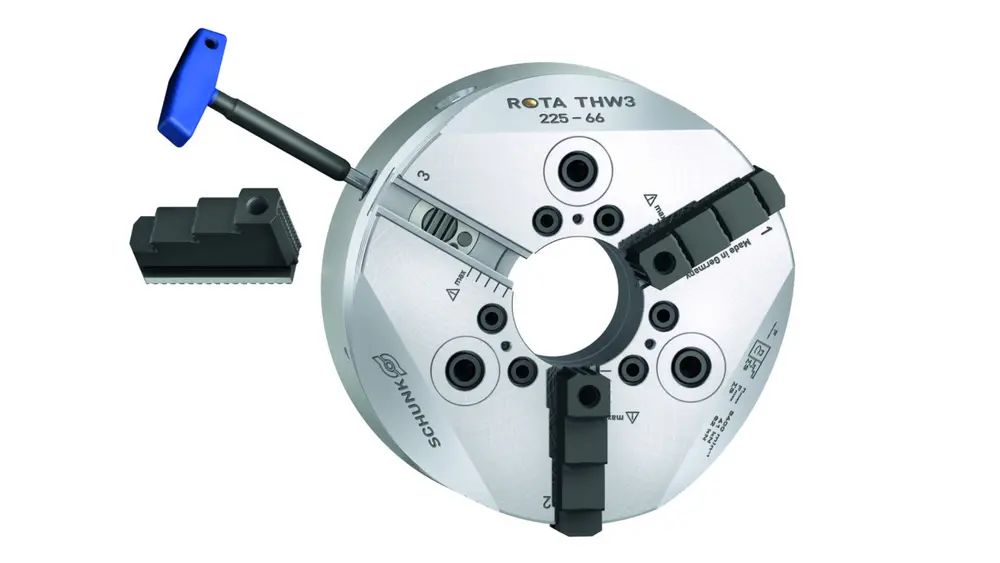

Si vous voulez fabriquer des pièces tournées de manière plus efficace, il vous faut des dispositifs de serrage de précision nécessitant peu d'entretien et à sécurité intégrée. Ils peuvent être convertis rapidement et facilement et, si nécessaire, peuvent également être utilisés pour le chargement automatique. Le mandrin à changement rapide de mors SCHUNK ROTA THW3, avec son mécanisme d'étanchéité breveté, a été conçu dans cette optique. Les utilisateurs bénéficient d'une grande stabilité du processus, de forces de serrage constantes et de longs intervalles de maintenance.
Flexibilité
Équipé d'un système de mors à changement rapide, le ROTA THW3 peut être rapidement converti pour une nouvelle gamme de pièces sur des tours CNC, des tours à prise de pièce et des centres de tournage/fraisage et possède une excellente précision de répétition des mors pouvant atteindre <0,02 mm. Cela signifie que des jeux de mors préalablement fabriqués peuvent être utilisés de manière répétée, même pour des applications où les tolérances représentent un défi.

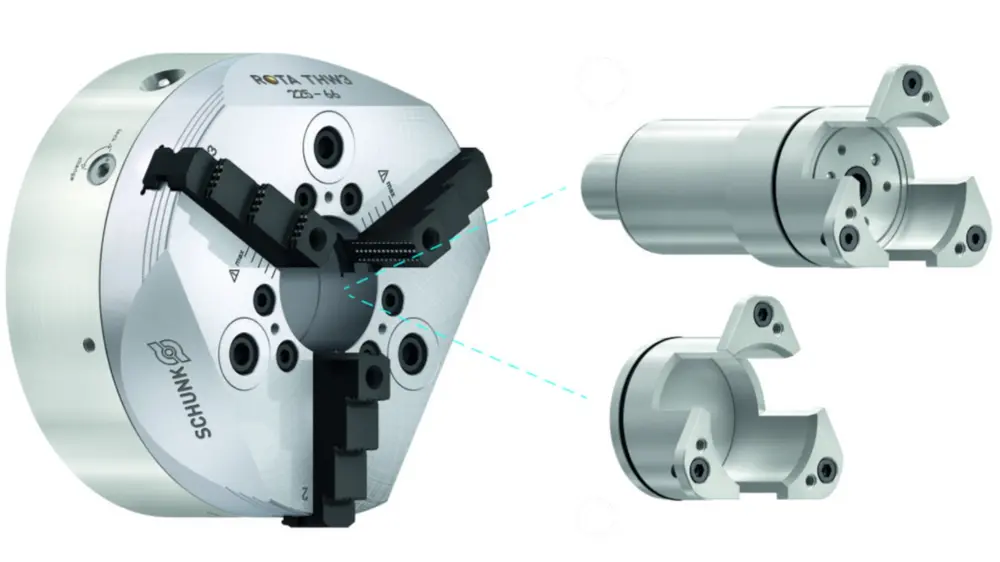

L’utilisation polyvalente du mandrin est garantie : il présente un grand trou traversant de 52 mm (diamètre 200) à 165 mm (diamètre 630), des douilles de centrage qui peuvent être changées par l'avant.
Hautement efficace
La course des mors de base avec denture droite est de 6,7 mm à 10,5 mm - selon le diamètre du mors.
Le piston double, la transmission directe, et le système composé d'un mors de poussée et l'entraînement intégré constituent un système extrêmement rigide. Ceci est démontré par la précision de répétabilité et l'efficacité de serrage extrêmement élevées du mandrin. La force de serrage du plus petit diamètre 200 est de 64 kN, et à partir du diamètre 400, le mandrin développe une force de serrage de 240 kN.
PRÉCIS ET FIABLE
Le corps de base du mandrin est trempé et extrêmement rigide, et même en cas d'usinage lourd, il est possible d'obtenir des résultats précis et fiables. Grâce à son contour extérieur optimisé, le mandrin est parfaitement conçu pour les tâches de fraisage.
OUTILS ET SERVICES NUMÉRIQUES
Avec le ROTA THW3, SCHUNK propose différents services numériques complémentaires pour optimiser l'efficacité, la fiabilité de la planification et la sécurité des processus.

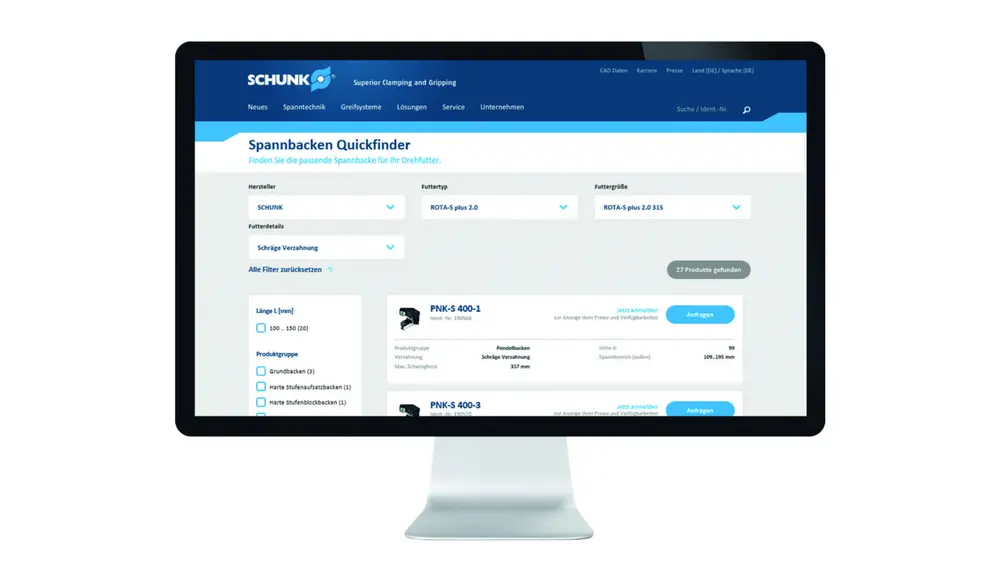

Recherche rapide de mors de serrage
Il suffit de quatre clics pour accéder au fabricant du mandrin, au type de mandrin, à la taille du mandrin et aux détails du produit. L'utilisateur reçoit une liste de tous les mors de serrage correspondants parmi plus de 1200 types de mors du plus grand programme de mors standard au monde de SCHUNK. Les mors de serrage appropriés peuvent être sélectionnés directement dans le quickfinder et commandés dans la boutique en ligne SCHUNK.
EDI - Electronic Data Interchange
L'EDI (Electronic Data Interchange) relie votre système ERP au système SCHUNK pour l'échange automatique de messages tels que les bons de commande, les confirmations de commande ou les factures.
